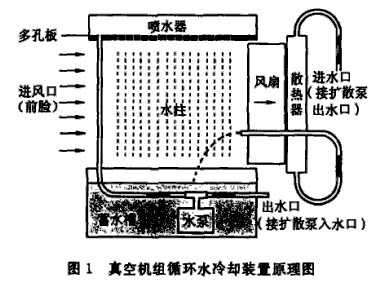

真空機組循環水冷卻裝置見圖1.

    用水泵把蓄水槽里的水一路泵入噴水器，另一路泵到機組冷卻水入口.
    噴水器中的水經多孔板教百小孔噴出，形成垂直向下的許多水往.這些水往在排風.的作用下，表面蒸發，散熱、降溫然后回到蓄水槽.多孔板上小孔的分布情況決定水柱的位置，讓多孔板上的小孔均勻分布，以使氣沈充分接觸水柱，形成盡可能大的燕發表面，從而達到水冷卻的目的.
    考慮到真空機組排出水的溫度較高，與空氣溫差較大，所以設計了使用風冷強迫降沮的第一級，讓其空機組排出的水先經過散熱器，散熱器放在風扇后，由通過水柱的涼風吹到散熱器上，從而使擴散泵排出的熱水降溫，然后回到蓄水槽，擴散泵中的冷卻水流量可以直接在裝置內觀察到.
